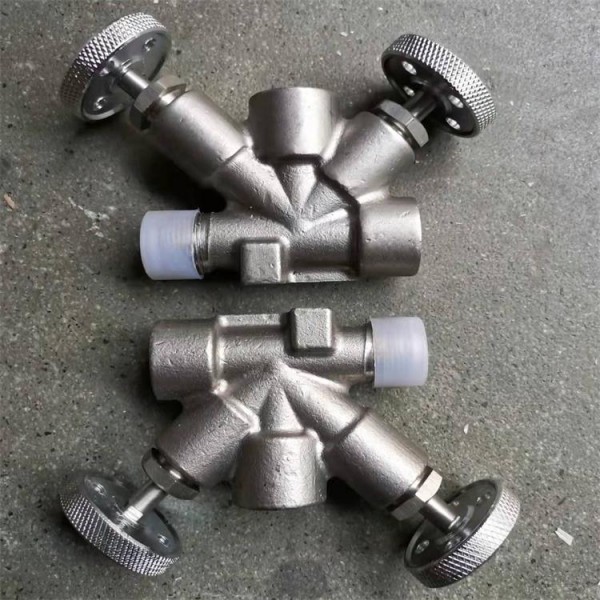

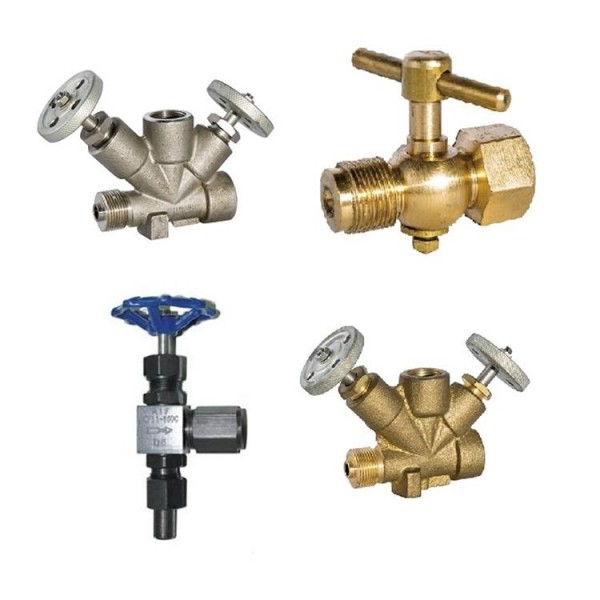

船用壓力表閥
型號：CB312-1997
型式：A、B型
公稱壓力：4.0、10.0、16.6MPa
公稱通徑：DN6
適用介質：水、空氣、燃油、滑油和t≤250或400℃的蒸汽
連接形式：螺紋
主要材質：閥體為ZCuZN16Si4或QAl9-2（青銅、不銹鋼）
或2Cr13，閥桿2Cr13，塞芯為QAl9-2
旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
3.蝶式止回閥為直通式。
以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。
船用法蘭青銅止回閥GB/T589-1993
型式：A、AS、B、BS型
公稱壓力：0.6、1.0、1.6、2.5 Mpa
適用介質：海水、淡水、滑油、燃油和t≤250℃蒸汽
公稱通徑：DN15－DN150
主要零部件材質：閥體、閥蓋、閥盤為ZCuSn5Pb5Zn5
止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，
流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，
但不宜用于脈動流，其密封性能不及升降式。
旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，
目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
法蘭鑄鐵5K止回閥GB/T4009-2005 JIS F7358/F7359
型式：AJ、BJ型
工作壓力：0.5Mpa（油及脈動水），
0.7MPa(不高于120℃的靜流水)
公稱通徑：AJ型DN50-DN150、BJ型DN50-DN200
主要零部材質：閥體、閥蓋為HT200，閥盤為ZcuSn5Pb5Zn5，
閥桿為HPb59-1，閥桿螺母為HPb61-1
閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，
在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣
（可與截止閥通用），因此它的流體阻力系數較大。
其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，
閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，
當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；
立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
船用外螺紋青銅止回閥GB/T597-83
公稱壓力：4.0 Mpa
適用介質：淡水、滑油、燃油和t≤250℃蒸汽
公稱通徑：DN10－DN32
主要零部材質：閥體為鑄鋁青銅ZCuAl9Mn2，閥蓋、閥盤為鋁青銅CuAl9Mn2
