上海業竟閥門科技中心

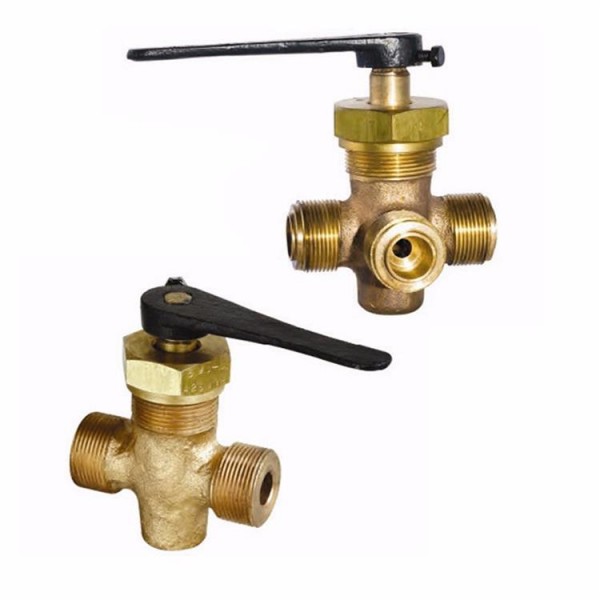

船用外螺紋青銅填料旋塞

型號：GB/T598-1980

型式：A、L、T型

公稱壓力：1.0、1.6、2.5MPa

公稱通徑：DN6-DN32

適用介質：淡水、海水、燃油、滑油

連接形式：螺紋

主要材質：塞體、塞芯為鑄錫青銅ZQSn10-2

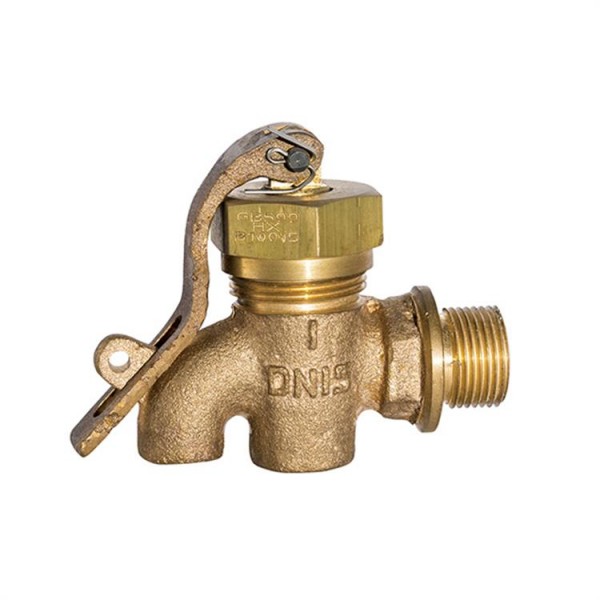

3：船用外螺紋青銅泄放旋塞

型號：GB/T599-1996

型式：A、B型

公稱壓力：0.1、1.0、1.6、2.5MPa

公稱通徑：DN6-DN32

適用介質：淡水、海水、燃油、滑油

連接形式：螺紋

主要材質：本體和塞芯為鑄造錫青銅

4：船用膠管接頭填料旋塞

型號：CB302-1997

型式：AQ/AH/AL/LQ/LH/LL/TQ/TH/TL

公稱壓力：0.25、0.6MPa

公稱通徑：DN10-40

適用介質：海水、淡水、滑油、燃油

主要材質：青銅、黃銅、鋁合金

5：船用法蘭黃銅四通旋塞

型號：CB583-1984

型式：四通

公稱壓力：0.6MPa

公稱通徑：50/50、50/80、65/80（DN/DN'）

適用介質：滑油

連接形式：法蘭

主要材質：塞體、塞芯、導程螺母為

ZCuZn16Si4，塞蓋為ZG230-450

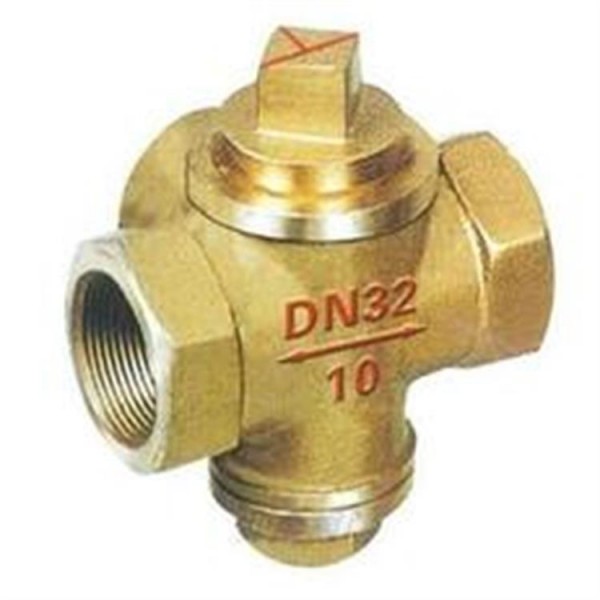

6：船用內螺紋青銅旋塞

型號：CB/T311-1999

型式：A、L、T型

公稱壓力：0.6MPa

公稱通徑：DN15-DN50

連接形式：螺紋

適用介質：海水、淡水、滑油、燃油

主要材質：塞體、塞芯為ZQSn10-2

7：船用鋁合金泄放旋塞

型號：CB/T578-2005

型式：直通

公稱壓力：0.1MPa

公稱通徑：DN10、DN20

適用介質：淡水、滑油、燃油

連接形式：膠管、螺紋

主要材質：塞體為ZAlSi7Mg，

塞芯為LF2或ZAlSi7Mg

船用不銹鋼波形補償器GB/T12522-96

不銹鋼波紋管補償器:也稱不銹鋼波紋管膨脹節，是一種撓性、薄壁、

有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與構件組成。

波紋管補償器的工作原理主要是利用自身的彈性變形功能，

補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、

角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪骸⒚芊狻⒛透g、耐溫度、

耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。

工作原理

不銹鋼波紋補償器的主要彈性元件為不銹鋼波紋管，依靠波紋管伸縮、

彎曲來對管道進行軸向、橫向、角向補償。其作用可以起到：

1.補償吸收管道軸向、橫向、角向熱變形。

2.吸收設備振動，減少設備振動對管道的影響。

3.吸收地震、地陷對管道的變形量。
