點擊圖片查看大圖

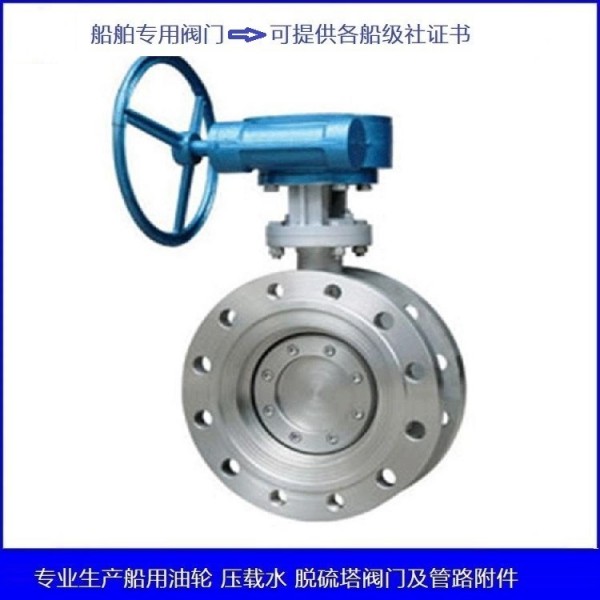

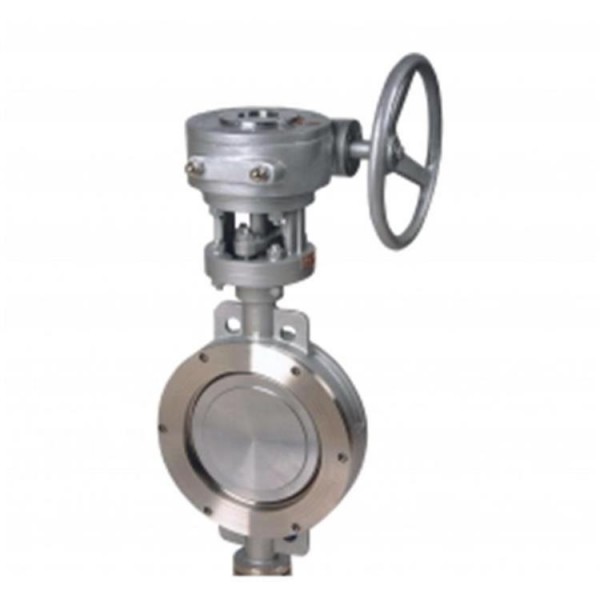

船用不銹鋼蝶閥
型號：CB/T 3991-2008
傳動形式：手柄、氣動、螺旋、蝸桿
公稱壓力：1.0MPa
公稱通徑：DN50-DN800
適用介質：海水、淡水、空氣和t≤70℃的原油及成品油
連接形式：法蘭
主要材質：不銹鋼
船用液控蝶閥
型號：GB/T3036-94
型式：Y、2Y型
公稱壓力：1.0MPa
公稱通徑：DN50- DN500
適用介質：海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
主要材質：鑄鋼、球墨鑄鐵、灰鑄鐵、青銅、不銹鋼、鋁合金
船用氣動蝶閥
型號：GB/T3036-94
型式：Q型
公稱壓力：1.0MPa
公稱通徑：DN50-DN500
適用介質： 海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
主要材質：鑄鋼、球墨鑄鐵、灰鑄鐵、青銅、不銹鋼、鋁合金
法蘭鑄鐵5K止回閥GB/T4009-2005 JIS F7358/F7359
型式：AJ、BJ型
工作壓力：0.5Mpa（油及脈動水），
0.7MPa(不高于120℃的靜流水)
公稱通徑：AJ型DN50-DN150、BJ型DN50-DN200
主要零部材質：閥體、閥蓋為HT200，閥盤為ZcuSn5Pb5Zn5，
閥桿為HPb59-1，閥桿螺母為HPb61-1
閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，
在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣
（可與截止閥通用），因此它的流體阻力系數(shù)較大。
其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，
閥瓣導向簡可在閥盞導向簡內(nèi)自由升降，當介質順流時，閥瓣靠介質推力開啟，
當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；
立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
船用外螺紋青銅止回閥GB/T597-83
公稱壓力：4.0 Mpa
適用介質：淡水、滑油、燃油和t≤250℃蒸汽
公稱通徑：DN10－DN32
主要零部材質：閥體為鑄鋁青銅ZCuAl9Mn2，閥蓋、閥盤為鋁青銅CuAl9Mn2
止回閥的選型標準內(nèi)容如下：
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；
3、一般在公稱通徑50mm的水平管道上都應選用臥式升降止回閥；
4、直通式升降止回閥只能在水平管道安裝；
5、對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，
并且介質自下而上流動；
6、升降式較旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，
7、立式裝在垂直管道上
