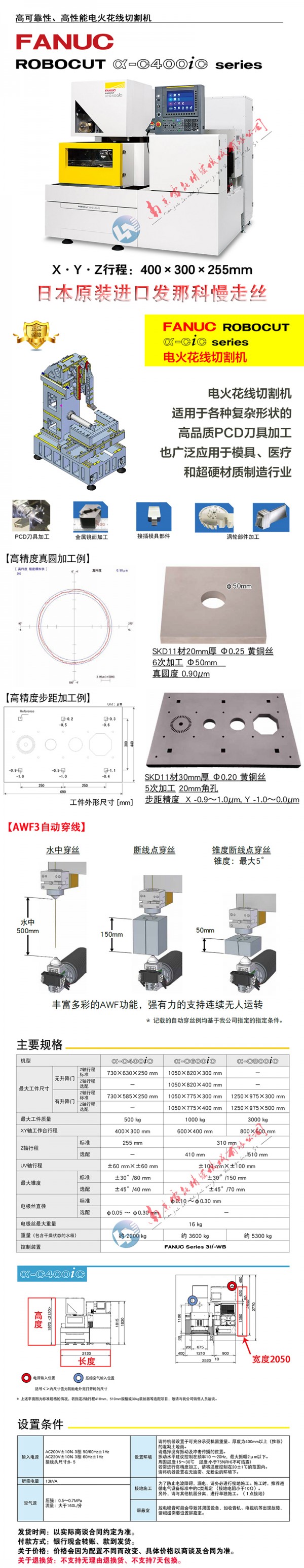

發那科慢走絲 FANUC慢走絲α-C400iC基本介紹
發那科（FANUC）自一九七五年開始生產慢走絲線切割機（FANUC WEDM）以來，經過數十年不間斷的技術更新，發那科（FANUC）已成為世界**線切割機床生產廠家之一。發那科慢走絲線切割機（FANUC WEDM）以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。
發那科慢走絲 FANUC慢走絲α-C400iC性能特點
發那科慢走絲（FANUC慢走絲）型號：α-C400iC、α-C600iC、α-C800iC、發那科慢走絲所有機型均為日本原裝進口，所有機型提供36個月保修。配合FANUC系統、溫度補償、固定料芯、三維坐標旋轉、高**自動穿絲、實現高品位切割加工。
發那科慢走絲 FANUC慢走絲α-C400iC技術參數
一、設備的型號、規格、參數及性能
1、設備的主要機械參數：
|
規格項目 |
a-C400iC |
|||
|
加工方式 |
浸漬加工／沖洗加工 |
|||
|
*大工件尺寸 |
無升降門 |
標準 |
730×630×250mm |
|
|
選項 |
- |
|||
|
有升降門 |
標準 |
730×585×250 mm |
||
|
選項 |
- |
|||
|
*大工作物重量 |
500kg |
|||
|
工作臺面尺寸 |
626×441mm |
|||
|
工作臺X、Y行程 |
400×300mm |
|||
|
Z 軸行程 |
255mm |
|||
|
UV 軸行程 |
±60mm×±60mm |
|||
|
機床重量（包含干燥狀態的水箱） |
約2200kg |
|||
|
驅動電機 |
X/Y 軸 |
FANUC AC 伺服電機aiF 1/5000-B |
||
|
U/V 軸 |
FANUC AC 伺服電機aiF 1/5000-B |
|||
|
Z 軸 |
FANUC AC 伺服電機aiF 2/5000-B |
|||
|
*大工作臺進給速度 |
2000mm /min |
|||
|
使用線徑 |
Φ0.1 ～ Φ0.3mm （細線規格機：Φ0.05 ～Φ0.3 mm） |
|||
|
線張力 |
200 ～ 2500g （細線規格機：180 ～2500 g） |
|||
|
進線速度 |
1 ～15m/min |
|||
|
*小工作臺移動量 |
0.0001mm |
|||
|
*大錐角 |
標準 |
±30°/ 80mm |
||
|
選項 |
±45°/ 40mm |
|||
|
導線嘴 |
沖模導線嘴 |
|||
|
*大線重量 |
標準 |
16kg（細線規格機：10kg） |
||
2、設備的主要性能參數：
|
1) |
*大切割效率：330mm2/min |
|
2) |
機床消耗功率：13KVA ； |
|
3) |
電極絲直徑：Ф0.10～Ф0.30mm； |
|
4) |
走絲速度：<15 M/min ； |
|
5) |
*佳粗糙度：Ra≤0.19μm； |
|
6) |
精度（按JIS標準）： |
|
X軸的定位精度：±0.0015mm ； X軸的重復定位精度：±0.001mm ； Y軸的定位精度：±0.0015mm ； Y軸的重復定位精度：±0.001mm ； U、V軸的定位精度：±0.005mm ； U、V軸的重復定位精度：±0.003mm ； |
|
|
7) |
高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線） |
|
8) |
控制裝置：FANUC Series 31i-WB |
|
上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。 |
|
