一、設備用途：

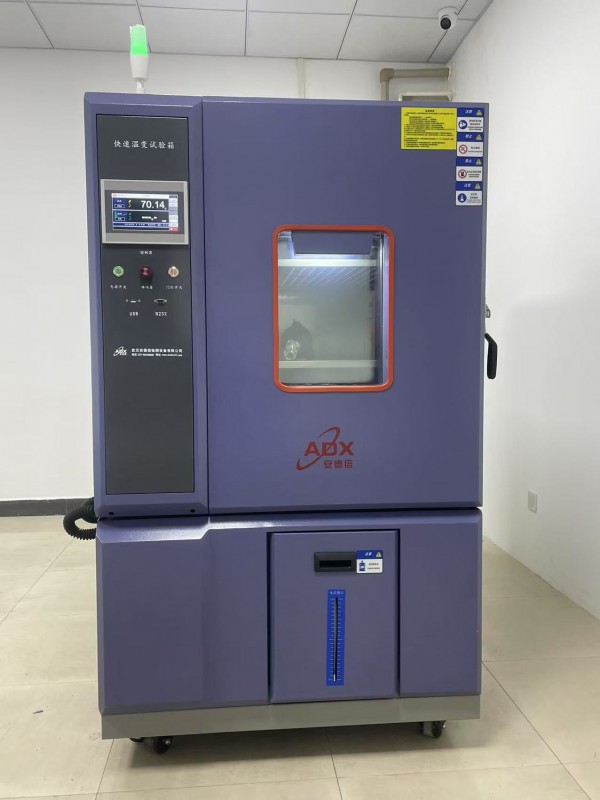

湖北ADX-QT-500B型快速溫變試驗箱為滿足橡膠產品（如密封件、減震件等）在極端溫度環境下的性能測試需求，ADX-QT-500B型快速溫變試驗箱需模擬快速溫度變化條件，驗證產品的耐候性、彈性恢復及老化特性。
二、主要技術參數：
二、技術參數
1.內箱尺寸:800mm(W)×900mm(H)×700mm(D)
2.外箱尺寸:1250mm(W)×1890mm(H)×1255mm(D)
3.溫度范圍:-70℃ ~ +150℃
4.溫變速率 :10℃/min（線性，空載）
5.容積:500L（可定制試樣架）
6.均勻度:≤±2℃（穩態）
7.控制精度:±0.5℃
二、箱體結構及材料:
1.外殼材料: 鋼板靜電噴涂表面處理。
2.內箱材料: ＳＵＳ＃３０４耐熱耐寒不銹鋼板。
3.絕熱材料:箱體:硬質聚胺脂泡沫+玻璃纖維;
三、湖北ADX-QT-500B型快速溫變試驗箱冷凍系統及加熱系統:
1.加熱器: 電熱管加熱器
2.冷凍機單元:
(1)冷凍方式：雙級復疊式制冷方式
(2)壓縮機:比澤爾壓縮機,
(3)制冷劑:R404A/R23環保冷媒(美國杜邦)
(4)冷卻方式：水冷式
(5)冷凝器:水冷式冷凝器
(5)蒸發器:斜率式FIN-TUBE 蒸發器
四、送風循環系統:
1.采多翼離心式循環風扇,加強軸心+耐高低溫之旋轉葉片鋁合金制成,以達強制對流.
2.FLOW THROW送風方式;水平擴散垂直熱交換弧形循環.
3.可調式側吹出風口及護網回風口.
五、控制器:TH7010
1.7寸高清彩色觸摸屏，真彩6.5萬色，分辨率800*480，核心控制器為PLC,使用壽命長、抗干擾能力強、控制精確度高，數據處理速度快，多種信號組合繼電器（晶體管）輸出，信號可進行邏輯（NOT,AND,OR,NOR,XOR）
2.溫度濕度2通道輸入，分別獨立控制，對非線性傳感器每一路溫濕度都可以進行10點線性斜率補償；每通道兩種控制方式:定值/程式定值最大時間可設9999999小時；程式編輯和循環，程序可編程100組，每組100段，每段可設32700小時，可循環32000次；支持自由組合編程輸出可串并等高難度控制
3.具備漢字輸入功能，編輯輸入廠商資料，故障報警名稱，試驗名稱等，數據組名稱等
4.通訊功能：儀表配有RS485/RS422/USB接口，USB支持U盤存儲、導出歷史曲線、數據功能，并可用電腦上位機軟件實現查看、打印
5.界面類型：中文/英文可任意選擇切換；溫濕度控制顯示和單溫度控制顯示可自由選擇
6.壓縮機延時功能；手動、自動、定時停機功能；預約啟動功能
7.可以自定義設置4個內部報警8個外部報警功能，外部輸入DI報警信號可以自由切換常閉或常開信號模式
8．儀表自帶報警嗡鳴器，可自由設定報警時是否延時輸出，延時多久，是否停機、嗡鳴器是否報警、是否跳出報警界面、是否輸出外部報警點等功能；輸入輸出點硬件故障時移點備用功能；缺水提示，自動補水；溫濕度運行上、下限報警，超溫、過載等自動報警
9.控制器能實時顯示當前運行的狀態如：設定值、實時值、運行時間、組數段數、循環次數等主要工藝參數，統計數據；各種控制參數可任意設置
10．實時顯示溫濕度PV/SP曲線；并且可以查詢歷史曲線
六、安全保護系統:
1.系統控制回路保險絲
2.附有無熔絲保護開關.
3.超溫過熱保護開關
4.冷凍壓縮機過負載保護裝置.
5.系統過電流保護裝置
6.故障指示燈
7.控制器設定錯誤故障顯示及警示.
